CX-700系列 单户对讲系统解决方案

日期:2012-05-21 16:33/ 人气: / 来源: 未知

  本系统适用单户或别墅可视对讲门铃、办公对讲门铃。采用CX-400智能语音导航系统做为技术平台,结合“1+1”的布线结构,使本款系统功能强大,结构简单,更加人性化。真正的和弦铃声、请勿打扰及语音导航功能。(市面上其它别墅对讲系统的和弦铃声等均采用玩具上使用的音乐电路)

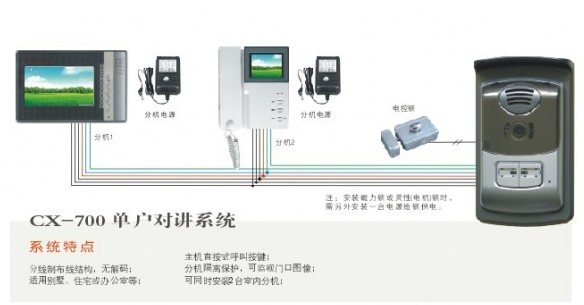

   CX-700别墅可视对讲系统采用“1+1”布线结构,使分机隔离,无串音、误开锁现象发生,系统使用更加安全。(市面别墅对讲系统常见的通病有:分机手柄未挂好,导致漏音,即在门口主机处能听到室内说话或电视的声音;随意性按开锁键导致大门电控锁误开锁等)

   CX-700别墅可视对讲系统具备语音导航功能,“请勿打扰“提示、常见故障检测的均可实时语音播报,完全真人发声。是最人性化的别墅对讲系统,同时也使系统使用和维护更加简单。

   CX-700别墅可视对讲系统采用分机电源供电。待机时,主机摄像头断电休眠,可延长系统使用寿命。




  X-700系列 单户别墅可视对讲系统配线标准 <1>(“一对一 ” 组合)

  电控锁线:RVV2×0.5mm²

  门口机与室内机距离在10米以内:
  RVV2×0.75mm²+RVV4×0.2mm²

  门口机与室内机距离在10~20米以内:
  RVV2×0.75mm²+RVV3×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)

  门口机与室内机距离在20~30米以内:
  RVV3×1.0mm²+RVV2×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)

  门口机与室内机距离在30~50米以内:
  RVVP3×1.5mm²+RVV2×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)


  例:一栋别墅,一个大门配1部分机,要求能开启电控锁。大门主机到分机约布线50米左右,应选用什么规格线材布线?

 :线材选用:RVVP3×1.5mm²+RVV2×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)。


  CX-700系列 单户别墅可视对讲系统配线标准 <2>(“一拖二 ” 组合)

  电控锁线:RVV2×0.5mm²

  门口机与室内机距离在10米以内:
  RVV2×0.75mm²+RVV5×0.2mm²

  门口机与室内机距离在10~20米以内:
  RVV2×0.75mm²+RVV4×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)

  门口机与室内机距离在20~30米以内:
  RVV3×1.0mm²+RVV3×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)

  门口机与室内机距离在30~50米以内:
  RVVP3×1.5mm²+RVV3×0.2mm²+SYS75-3-2( 屏蔽网与视频地相连接)


  例:一栋别墅,一个大门配2部分机,要求能开启电控锁。大门主机到分机约布线50米左右,应选用什么规格线材布线?

  :线材选用:



  :1、本网站所有涉及的线材规格均为国标规格;
          2、所有各系列配线标准指定的线材规格均为国标规格;
          3、所有各系列配线标准指定的线材规格均为最低用线规格,施工布线时不得低于此规格。
