 操作说明:

接通电源后,控制器进入系统自检状态,上电时各指示灯点亮1秒后自动熄灭,设备进入待机状态,刷盘与吸水端子输出电压为零。此时可进行如下操作:

a.设备操作人员用RFID卡靠近读卡区域,RFID读头读取正确身份信息后立即自动打开电源并解锁面板,电量状态、吸水键、洗地键,进入实时检测状态。

b.若需吸水电机工作,此时应换成手指操作并触摸吸水电机图标,即可启动吸水电机,吸水指示灯点亮时,启动后再次触摸吸水电机图标,完成关闭该功能。

c.若需刷盘电机工作,可用启动吸水电机的方法触摸洗刷电机图标,完成操作。

d.手指触摸电源按键区域,所有功能关闭,此时面板所有功能键、吸水、刷盘电机均被锁定不能正常开启,系统进入待机状态。

e.水箱水位检测:当清水箱缺水时,清水箱指示灯闪烁,提醒用户及时加水。当污水箱水满时,污水箱指示灯闪烁,提醒用户及时排尽污水,此状态下将自动关闭吸水电机。

充电说明

当面板电量指示灯从最高位逐渐降到最低位时,说明电瓶电量不足,为保护设备,建议在此时给洗地机充电,以保证能正常使用。充电时请关闭控制面板

设备使用时间说明

控制面板在断电后再次上电时,面板LED灯自检熄灭后,电量指示灯会依次进行闪烁,从左往右依次代表:年、月、日,第一颗红色指示灯闪烁一次代表一年,若闪烁三次即代表三年。第二颗黄色指示灯闪烁一次代表一个月,第三颗绿色指示灯闪烁一次代表一天。此功能用于洗地机厂家核查产品服役时间。

保护功能

本面板具备智能检测蓄电池剩余电量以及各输出端子的过载与短路故障,并通过LED灯闪烁的次数来提示故障类型。

a.欠压保护:

   当电瓶电量低于17.5V时,洗地机将每次开启30秒后会自动关闭吸水或刷盘电机,同时自动关闭电源以便降低电能消耗,保护蓄电池不会因极度亏电而缩短使用寿命。

b.短路保护:

   电量显示LED灯同时且连续的闪烁10次为进入短路保护状态。表示洗地机吸水或刷盘输出负载有短路(电流大于10A),请仔细检查线路以及吸水或刷盘接触器线圈,在排除故障确认恢复正常后,再重新启动洗地机。

c.过载保护:

   电量显示LED灯同时且连续闪烁3次为进入过载保护状态。表示洗地机吸水或刷盘输出负荷有过载(电流大于2A),请检查吸水或刷盘接触器线圈是否过热,进水或线圈有匝间短路的故障可能。

接线说明

    输出端子为4芯或10芯2款。分别接电池“正极”、“负极”、“吸水接触器KM1线圈”、“刷盘接触器KM2线圈”,详细说明见防水密封盒的端子接线说明。

参数说明

吸水或刷盘接触器KM1,KM2线圈,直流电阻约54-57欧姆,吸合最大工作电流每只0.44A-0.45A,两只约0.9A左右。当持续工作15分钟以上时由于线圈发热,总电流会降到0.82A左右。

控制面板故障维修举例

现象一:每次充满电时,运行几十分钟后就出现电机频繁关机。

      每当出现这种故障,控制面板电量显示有1节或2节时,运行洗刷或吸水后突然关机,且开机后再次运行又重复上述情况,一般属①电池有故障②主电路接线柱或线路接头部位异常。(注:电池故障一般是刚充满电时,使用正常,较短时间后,会频繁出现关机现象。)③刷盘电机碳刷需更换④刷盘电机或齿轮箱。

提醒:正常情况下,免维护电瓶的循环充放电,使用1000-1500小时后才会出现容量明显下降;而故障电池会在使用200-300小时前就出现容量的明显下降,或电池内阻提前增大,导致电池带负载能力显著下降,这需要清洁设备厂家重视这类故障的诊断和判断方法,及早在电池的质保期内反馈电池厂家进行更换,以免耽误索赔时间。

  现象二:用钥匙卡开机正常,电量显示正常,触摸按键无动作。

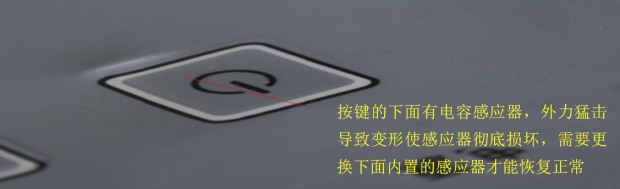

     上述情况,一般属①电池充电时②面板需要表面清洁油污③面板按键的下面有电容感应器,外力猛击导致变形使感应器彻底损坏,需要更换下面内置的感应器才能恢复正常。
现象三:用钥匙卡开机正常,电瓶刚充满的就电量显示不足。
 控制面板的5芯或10芯插件簧片腐蚀严重,需修复腐蚀的端子簧片或更换端子。



解决方法:

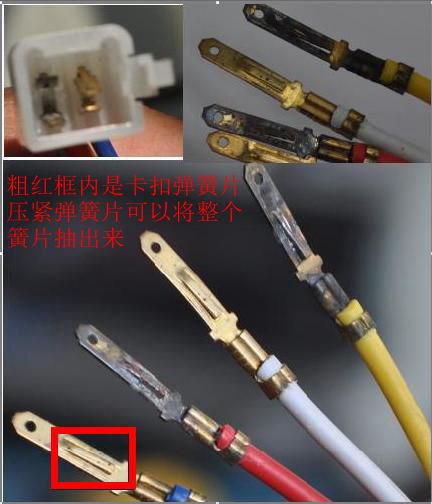

 压紧弹簧片可以将整个簧片抽出来,用细砂纸将锈蚀的表面打磨光亮后,再插进端子座,即可修复4芯接插件。
